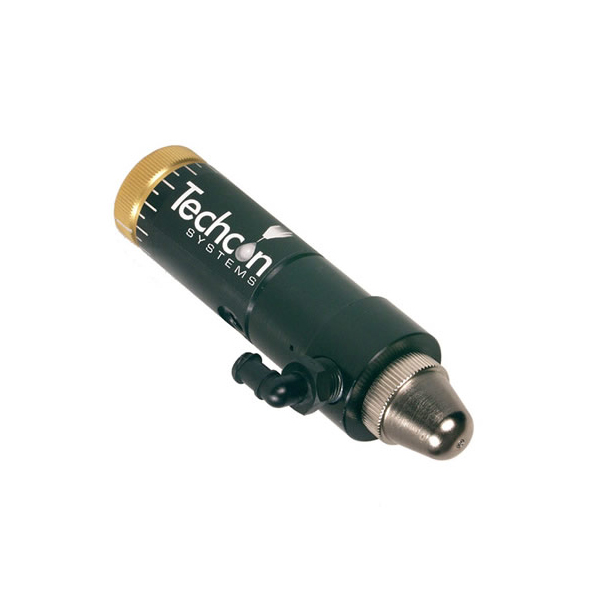

Techcon TS5500系列喷雾阀 TS5520/TS5540
Techcon TS5500系列喷雾阀 TS5520/TS5540
Techcon Systems喷雾阀TS5500系列设计用于低粘度材料的精密喷雾应用。外部行程控制使得操作人员可以轻松微调流体流量。[敏感词]推出的 TS5540 喷雾阀的气缸和流体外壳采用 FDA 标准的 303 不锈钢制成。现场可更换的聚甲醛树脂座可以有效关闭，使用寿命非常长。紧凑的设计和安装简便的螺纹孔可以简便集成到自动化应用中。
● 产品说明 ●
Techcon Systems喷雾阀TS5500系列设计用于低粘度材料的精密喷雾应用。外部行程控制使得操作人员可以轻松微调流体流量。[敏感词]推出的 TS5540 喷雾阀的气缸和流体外壳采用 FDA 标准的 303 不锈钢制成。现场可更换的聚甲醛树脂座可以有效关闭，使用寿命非常长。紧凑的设计和安装简便的螺纹孔可以简便集成到自动化应用中。
新款TS5540-MS喷雾阀设计旨在通过一次性点胶针头喷射低粘度至中等粘度的流体。此项创新设计能使喷雾阀喷出直径范围在0.180”-0.60”（4.6 mm–15 mm）之间的均匀一致的喷束。TS5540-MS喷雾阀配有可现场更换的聚甲醛树脂座（密封），以实现有效关闭，并延长喷雾阀的使用寿命。
TS5500系列喷雾阀特点：
喷雾量均匀一致
可互换的喷嘴和盖
不会过量喷雾
快速完全关闭
可调节流量控制
使用寿命长
TS5500系列喷雾阀技术指标：
| 阀: | TS5520 | TS5540 | TS5540-MS |
|
规格(直径x 高度) |
1.12” x 4.2” (28mm x 107mm) | 1.12” x 4.2” (28mm x 104mm) | 1.12” x 4.3” (28mm x 109mm) |
| 重量 | 0.3 磅 (136g) | 0.73 磅 (331g) | 0.73 磅 (331g) |
| 流体进口 | 1/8” NPT | 1/8” NPT | 1/8” NPT |
| 流体出口 | 锥形喷嘴 | 扇形喷嘴 | --- |
| 安装 | 1/4-20UNC-2B | 1/4-20UNC-2B | 1/4-20UNC-2B |
| [敏感词]流体压力 | 100psi (6.9bar) | 100psi (6.9bar) | 100psi (6.9bar) |
| 最小工作压力 | 最小 70psi (4.8bar) | 最小 70psi (4.8bar) | 最小 70psi (4.8bar) |
|
加湿部件 |
303 SS, 特氟龙, 阳极氧化铝, EPR | 303 SS, 特氟龙, 阳极氧化铝, EPR | 303 SS, 特氟龙, 阳极氧化铝, EPR |
| 循环速率 | 每分钟循环超过400次 | 每分钟循环超过400次 | 每分钟循环超过400次 |
| 材料粘度范围 | 1 - 1000cps | 1 - 5000cps | 1 - 5000cps |
| 保修 | 1 年 | 1 年 | 1 年 |
| 喷嘴型号 | 工作直径 | 锥形喷嘴 | 扇形喷嘴 |
|
TS5520 |
0.046" (1.17mm) | TS5520 (Standard) | |
|
TS5540 |
0.014" (0.36mm) | TS5540-014R | TS5540-014F |
| 0.028" (0.71mm) | TS5540-028R | TS5540-028F | |
| 0.046" (1.17mm) | TS5540-046R |
TS5540-046F |
